方案概述

至控科技（湖州）创新研究院依托母公司数十年在自动控制技术领域的雄厚积累为技术后盾，可为风电领域提供全面解决方案，提供风电主控系统、变桨控制器、变桨驱动器和集中监控系统（风场SCADA、风场运维系统、资产管理系统和风场功率管理系统WPPM）等软硬件产品。

方案组成

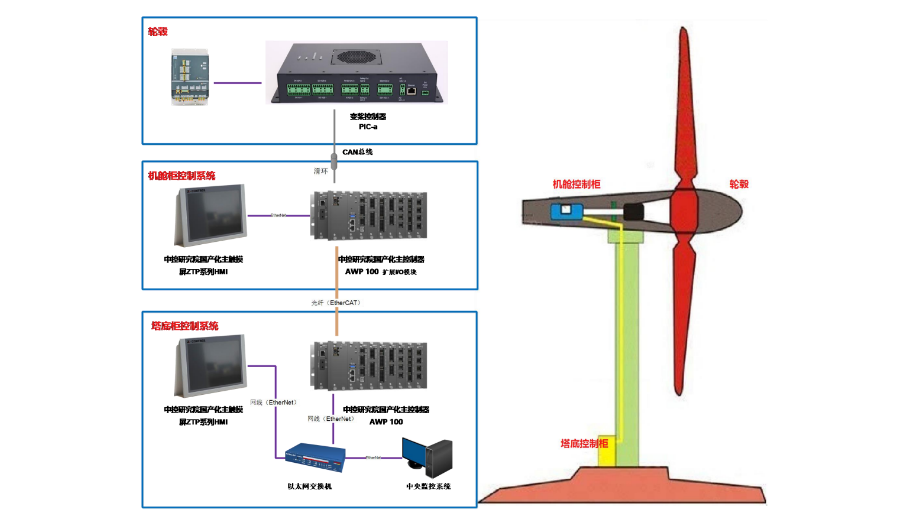

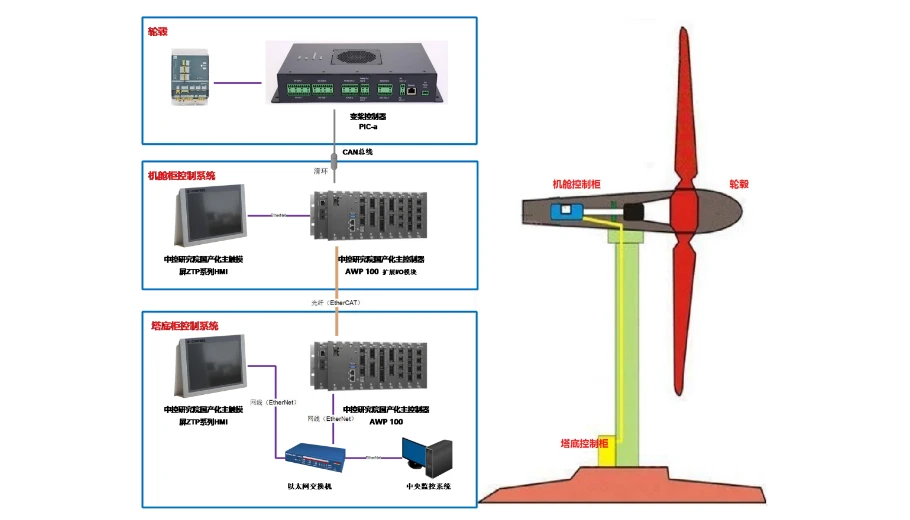

风电主控系统架构图

至控科技湖研院风电主控系统由AWP100系列控制系统、ZTP触摸屏及调试PC等组成，其中：塔底控制柜部署AMP100主控站；机舱控制柜部署AMP100的I/O从站；ZTP系列触摸屏部署在控制室通过以太网与控制器交互，监控和记录电网电量信息、风向、风速、发电机转速以及温度等数据。

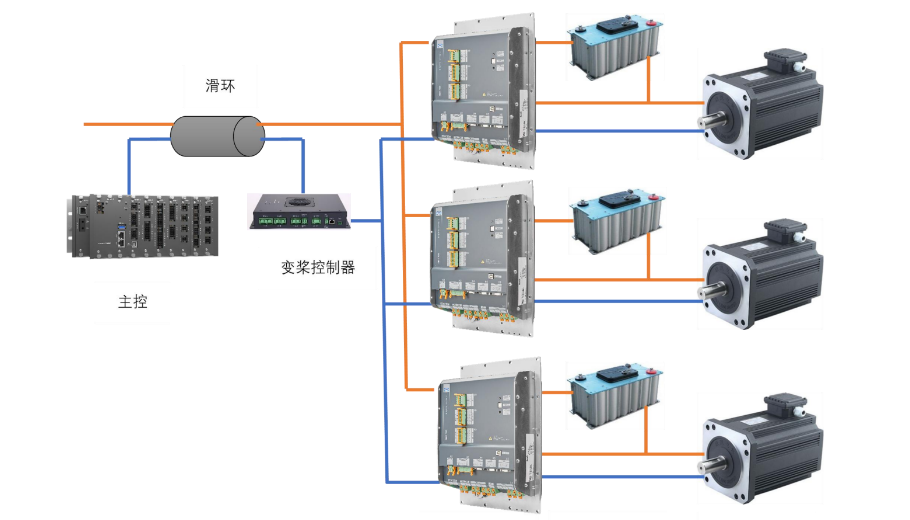

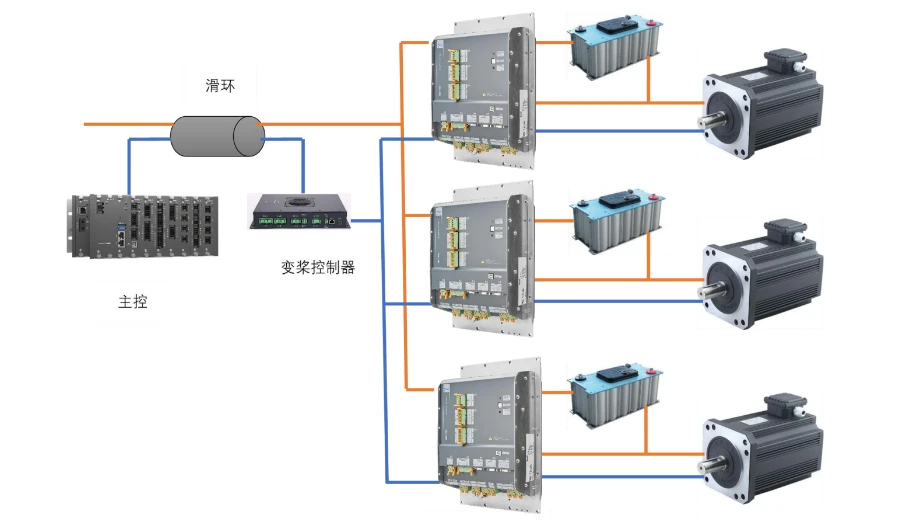

风电变桨控制器系统架构图

至控科技湖研院变桨控制系统由PIC-a变桨控制器、IMD变桨驱动器、后背电源等组成。三个轴柜的PIC-a变桨控制器通过滑环接受AMP100Z主控系统传输的控制指令，并将变桨命令通过CANopen给IMD变桨伺服驱动器发送位置信息。

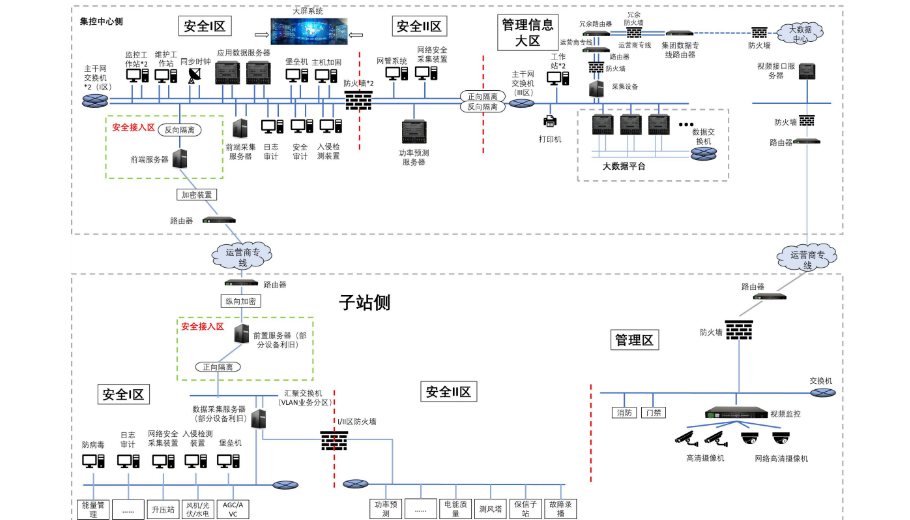

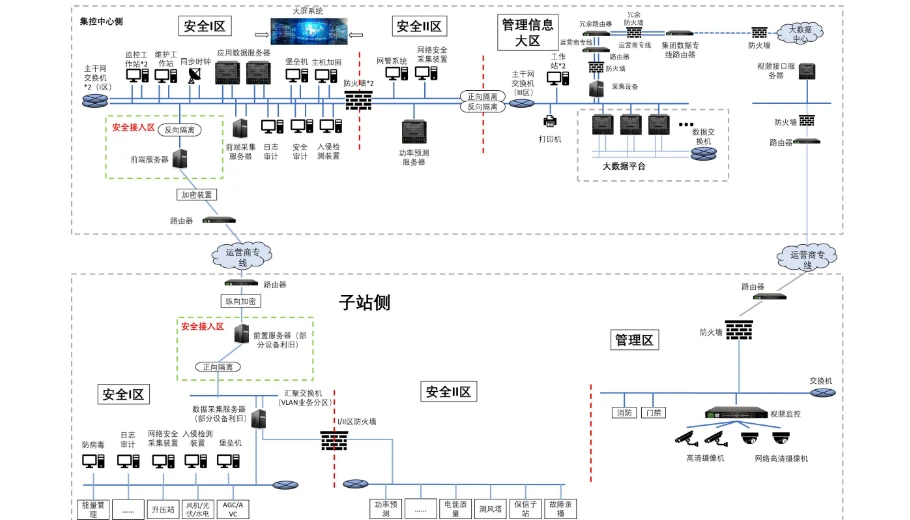

风场集中监控系统拓扑图

风电集中监控系统为风电场的软件系统，包括风电远程监控系统SCADA、风场功率管理系统WPPM、风场运维系统、资产管理系统等。这些系统可以实现风电场的风机监控、风电场的能量管理、风场运维管理、设备的少人/无人值守。
